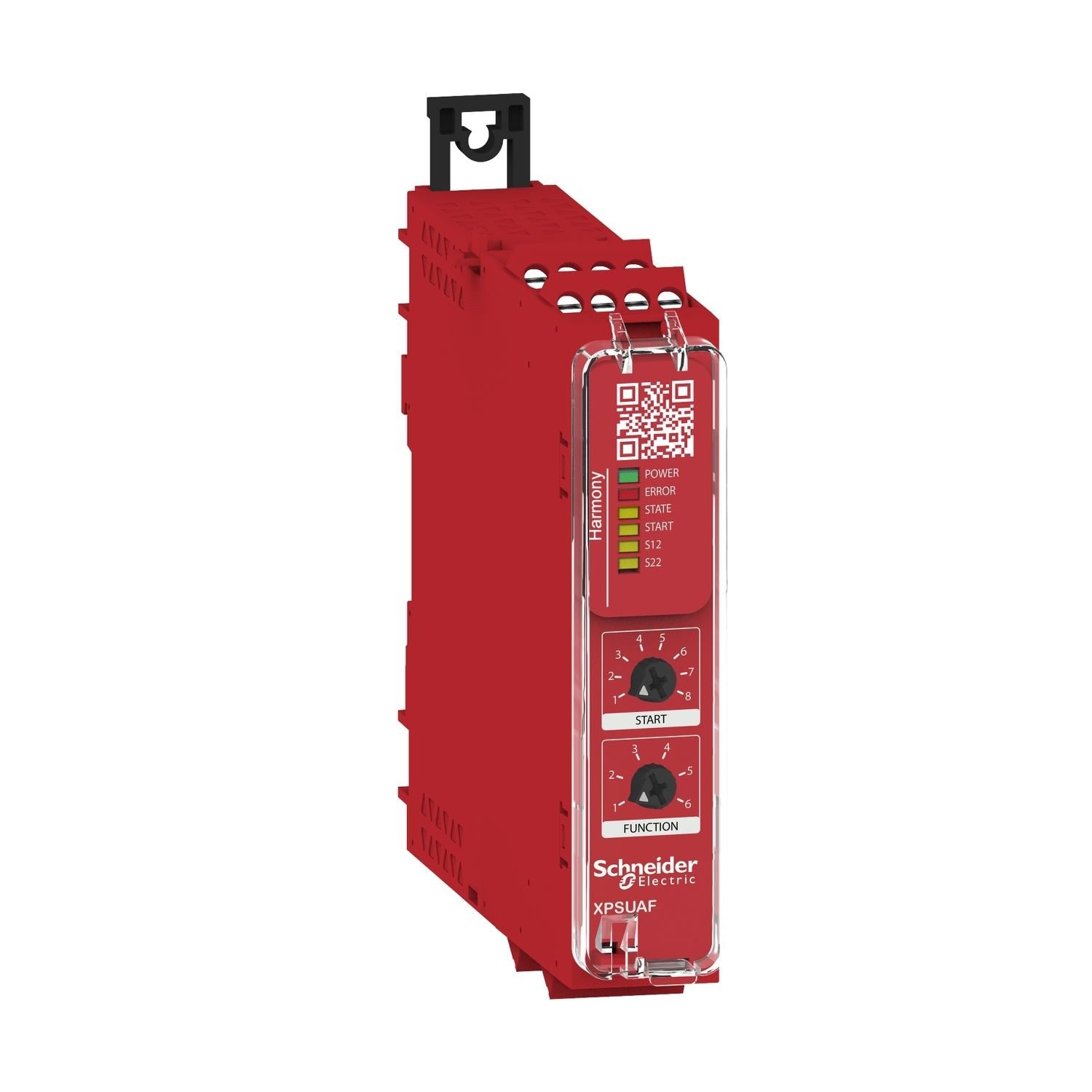

Schneider XPSUAF13AP 24V Cat.4 Güvenlik Rölesi

Schneider Cat4 Güvenlik Rölesi Ürün Özellikleri Ürün serisi : Harmony Safety Automation Ürün ya da bileşen tipi : Güvenlik modülü Güvenlik modülü adı : XPSUAF Modülün fonksiyonu : 2 NK kontak ile acil durdurma düğmesi 1 veya 2 limit anahtarlı koruma izleme Monitoring 2 PNP sensors Manyetik anahtar izleme Işık perdesi izleme RFID switch Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi Yakınlık sensörü izleme Güvenlik seviyesi : PL e/kategori 4 değerine erişebilir 'e uygunISO 13849-1 SILCL 3'e erişebilir 'e uygunIEC 62061 SIL 3'e erişebilir 'e uygunIEC 61508 Elektrikli devre tipi : NC Çifti PNP Çifti Antivalent Çifti OSSD Çifti Bağlantılar - terminaller : Çıkarılabilir vidalı terminal bloğu, 0,2...2,5 mm² katı veya esnek Çıkarılabilir vidalı terminal bloğu, 0,25...2,5 mm² halkalı ve esnek tekli iletken Çıkarılabilir vidalı terminal bloğu, 0,2...1,5 mm² katı veya esnek twin conductor Çıkarılabilir vidalı terminal bloğu, 2 x 0.25...1 mm² halkalı ve esnek without cable end, with bezel Çıkarılabilir vidalı terminal bloğu, 2 x 0.5...1.5 mm² halkalı ve esnek kablo uçlu, şevli [Us] nominal besleme gerilimi : 24 V AC - 15...10 % 24 V DC - 20...20 % Tamamlayıcı Özellikler Girişler arasında senkronizasyon süresi : 0,5 sn 2 s 4 sn W cinsinden güç tüketimi : 2,0 W 24 V DC VA cinsinden güç tüketimi : 5,0 VA 24 V AC 50/60 Hz Güvenlik Çıktıları : 3 NA Güvenlik Girişleri : 2 Maksimum çizgi direnci : 500 Ohm Giriş uyumluluğu : Normally closed circuit 'e uygunISO 14119 XC limit anahtarı 'e uygunISO 14119 Mekanik sensör 'e uygunISO 14119 Normally closed circuit 'e uygunISO 13850 Antivalent pair 'e uygunISO 14119 OSSD pair 'e uygunIEC 61496-1-2 3 telli yakınlık sensörleri PNP [Ie] nominal çalışma akımı : 5 A AC-1 3 A AC-15 5 A DC-1 3 A DC-13 Giriş/çıkış tipi : Z1 yarı iletken darbeli kontrol çıkışı, 20 mA [Ith] klasik açık hava termik akımı : 8 A Ilgili Sigorta Dezeri : 10 A gG için NA röle çıkış devresi 'e uygunIEC 60947-1 Minimum çıkış akımı : 10 mA için röle çıkışı Minimum çıkış gerilimi : 15 V için röle çıkışı Giriş açıkında maksimum yanıt süresi : 20 ms [Ui] nominal yalıtım voltajı : 250 V (kirlilik derecesi 2) 'e uygunEN/IEC 60947-1 Yerel sinyalleme : Güç AÇIK: LED (yeşil) Hata: LED (kırmızı) Start: LED (sarı) Güvenlik durumu: LED (sarı) Safety input S12: LED (sarı) Safety input S22: LED (sarı) Montaj desteği : 35 mm simetrik DIN rayı Derinlik : 120 mm Yükseklik : 100 mm Genişlik : 22,5 mm Ürün ağırlığı : 0,200 kg Ortam Koşulları Standartlar : IEC 60947-5-1 IEC 61508-1 functional safety standard IEC 61508-2 functional safety standard IEC 61508-3 functional safety standard IEC 61508-4 functional safety standard IEC 61508-5 functional safety standard IEC 61508-6 functional safety standard IEC 61508-7 functional safety standard ISO 13849-1 functional safety standard IEC 62061 functional safety standard Ürün sertifikaları : TÜV CULus Depolama ortam koşulları : -25…85 °C Bağıl nem : 5…95 % yoğuşmasız
